吸污车厂家介绍国五真空吸污车构造及工作原理

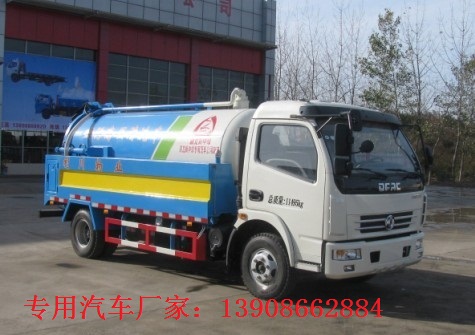

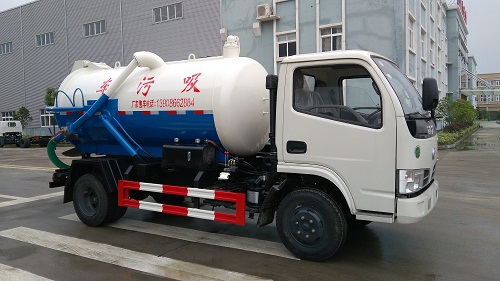

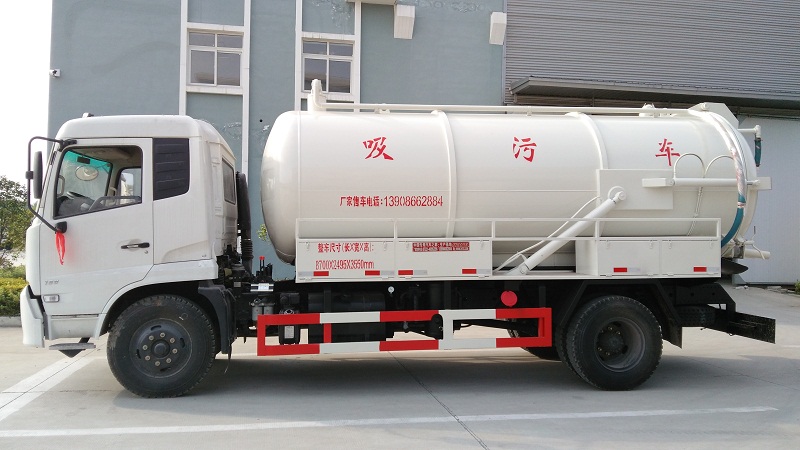

国五真空吸污车是用来抽吸、运送和移动下水道、雨水井和沉淀井中的污泥、污水、的专用车辆。它能大大减轻市政工人繁重和危险的下水道施工作业的劳动强度和不受有毒气体危害。真空吸污车主要由汽车底盘、取力器、吸污罐体、真空泵、液压系统、气路系统及附件组成。
国内吸污车主要采用货车生产厂家的汽车二类底盘，如东风EQ1092型、EQ1141型、EQ1110型，解放CA1120型等二类底盘。二类汽车底盘是指不带货厢的用于改装专用车的汽车底盘，动力性能和操作性能与货车基本相同。

取力器是从汽车变速器侧面窗口附加的动力输出装置。它内部的一个齿轮与汽车变速器的四档齿轮常啮合，通过一对减速齿轮，输出适合于真空泵转速的动力，驱动真空泵对罐体吸气，完成真空吸污。
罐体是吸污的运送载体，也是抽吸真空的容器。
真空泵是将罐体内空气吸出排至大气的动力机械，是真空吸污车的心脏。也可向罐体内充气，在不开罐门的情况下有加速向外排污的作业。
气路系统主要由四通阀、油气分离器、安全阀和管路组成，它是罐体抽气和充气所需的成套设备。
液压系统主要包括油箱、液压泵、多路换向阀、举升液压缸、罐门液压缸、压力表和精滤器等。其主要功能是驱动液压缸完成打开或关闭罐门、罐体倾翻倒污等项操作。
附件包括：吸污管件、操作杆、报警器等。

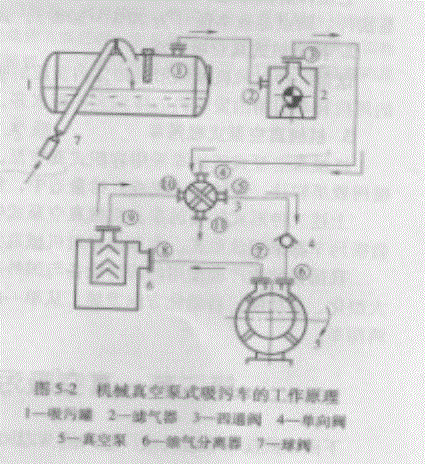

国五真空吸污车的工作原理如下图：

1、 吸污工况

旋转四通阀3至罐体被吸气（抽气）位置，此时气体流向为：吸污罐1的气体从出口①流入滤气器2的②口，再从③口流出至四通阀3的④口；此时四通阀3的中间阀片处于实线的位置，④⑤口相通，气体经单向阀4进入真空泵5的⑥口，再经⑦口排至油气分离器6的⑧口，经⑧口及四通阀3的⑩口排到大气。

此时如果吸污罐已经有一定真空度（一般要在53.3KPa时）打开球阀7，即可向罐内吸进污泥，一直到罐体吸满，上述气路不变。

2、 排污工况

排污时，应先开启罐门上的球阀，排除污泥。只有排除一定两的污泥后，方可按先开罐门后倾倒罐体的程序操作，才能保证吸污车安全卸载。因为当满罐污泥或超过半罐污泥时倾翻罐体，将会使重心后移，可能发生整车向后翻倾的危险，操作人员务必注意。

在罐门阀门排污时，为了加快向外排污的速度，可向罐体内加压，其气路流向为：四通阀3的阀片处于虚线位置，空气从四通阀（11）口进入，经5口和单向阀4到真空泵5的（6）口吸入，从7口排出，经油气分离器6口的（8）口进入（9）口排出，又进入四通阀3的（10）口，经（4）口流出到滤气器2的（3）口，再从（2）口到吸污罐1的（1）口，向罐体内加压。
