压缩式垃圾车厂家介绍压缩式垃圾车操作

作者:湖北帝成环卫科技有限公司 浏览次数:3039 发布时间:2018-02-07 14:18:55
分享:

压缩式垃圾车厂家介绍压缩式垃圾车操作

一、新型压缩垃圾车操作及结构示意图展示和详细说明

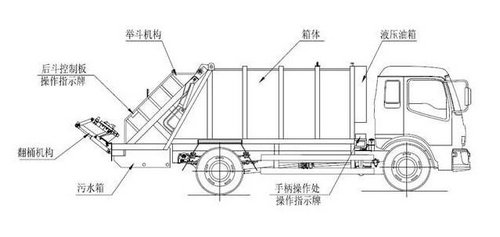

在众多垃圾车车型中,压缩垃圾车车型结构最为复杂。其工作过程除了普通垃圾车具备的垃圾装卸功能外,在垃圾装运的同时利用举升及液压装置完成垃圾的压缩过程。以下是垃圾车工程部提供给我们的压缩式垃圾车结构示意图:

压缩式垃圾车因其结构及功能的特殊性,在操作需按各功能提示按钮操作。压缩垃圾车在设计之初将简单操作列入设计原理中,所有的操作过程通过驾驶室里的几个功能按键均可完成。在装载垃圾前,空载运转达到6个标准时,挂上取力器(驾驶室内方向盘左下方),检查各部件有无泄漏或异常后,再按照操作旋钮牌指示位置进行操作;

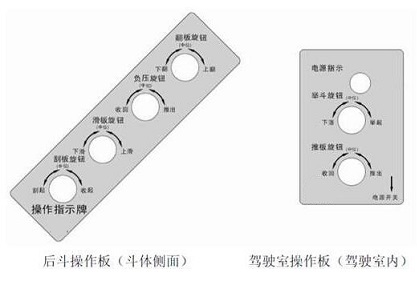

压缩式垃圾车操作旋钮指示牌如图:

二、压缩式垃圾车装垃圾时的操作步骤

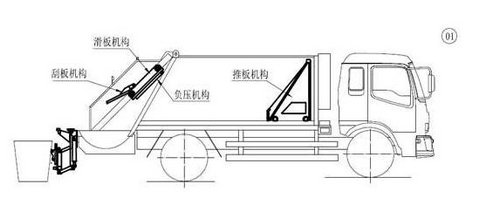

1.旋转压缩式垃圾车翻桶(板)操作旋钮至左下翻位,使翻桶(板)机构放下,松开旋钮回中位,然后旋转刮板操作旋钮至右收起位,刮板收起,松开旋钮回中位,准备开始挂桶。如图:

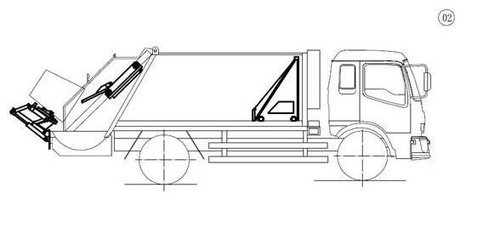

2.压缩式垃圾车挂上垃圾桶,旋转翻桶操作旋钮至右上翻位置,垃圾桶向上翻转,垃圾自动卸入圆弧形斗体内,松开旋钮回中位;

如图:

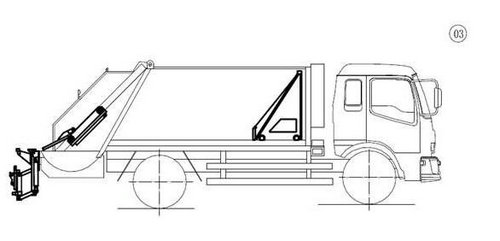

3.旋转翻桶操作旋钮至左下翻位置,垃圾桶回置,松开旋钮回中位;然后旋转滑板操作旋钮至左下滑位置,滑板下滑(注意:刮板在向上收的位置),松开旋钮回中位,准备收刮垃圾;如图:

4.旋转压缩式垃圾车刮板操作旋钮至左刮起位置,刮板沿圆弧斗体刮起垃圾,松开旋钮回中位;如图

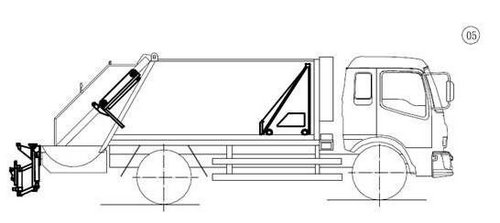

5.旋转压缩式垃圾车滑板操作旋钮至右上滑位置(注意:刮板下油缸座必须超过行程开关标记位置),滑板带动刮板同时上滑,松开旋钮回中位,垃圾被刮板带起,准备推进垃圾;如图

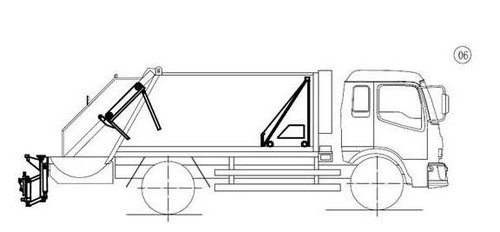

6.旋转压缩式垃圾车负压操作旋钮至右推出位置,垃圾被负压板推入车箱内,松开旋钮回中位;如图

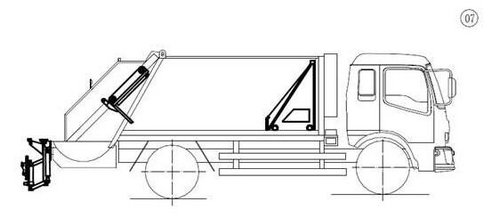

7.旋转负压操作旋钮至左收回位置,负压板收回,松开旋钮回中位,完成1次垃圾的装载;如图

若再次装载垃圾,请再继续从步骤1(旋转刮板操作旋钮至收位,准备开始挂桶)开始循环操作;

若不需要再次装载,旋转翻桶操作旋钮至右上翻位置,翻桶机构翻起,然后松开取力器,压缩式垃圾车整车方可移动。



压缩式垃圾车卸垃圾时操作步骤示意图:

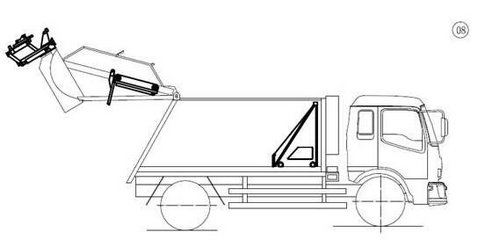

8.在卸垃圾前,压缩式垃圾车整车运转达到6个标准气压时,挂上取力器,在前级二联多路阀处旋转举斗操作旋钮至右举起位置,斗体被举起,松开旋钮回中位,准备卸垃圾;如图

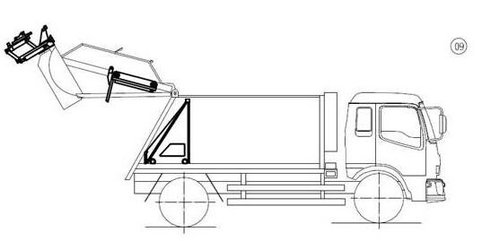

9.旋转推板操作旋钮至右推出位置,车箱内推板将垃圾推出车箱,松开旋钮完成卸垃圾工作;如图

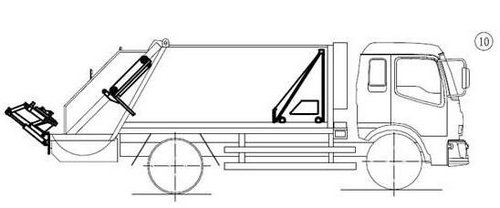

10.旋转推板操作旋钮至左收回位置,推板被收回,松开旋钮;再旋转举斗操作旋钮至左下落位置,斗体放下并与车箱锁紧,松开旋钮,同时松开取力器(若翻桶机构为放下位置,请将其翻上),此时压缩式垃圾车整车可移动。整车移动时各机构位置如图所示

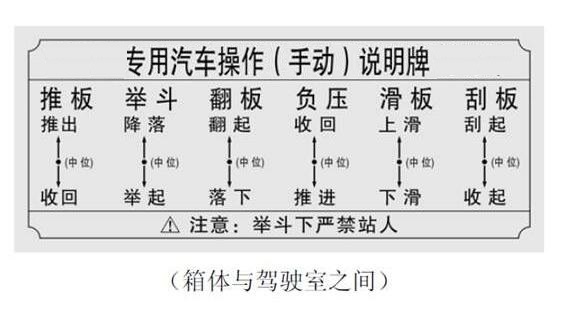

手动手柄操作(此操作应在电控旋钮失灵时应急使用)
