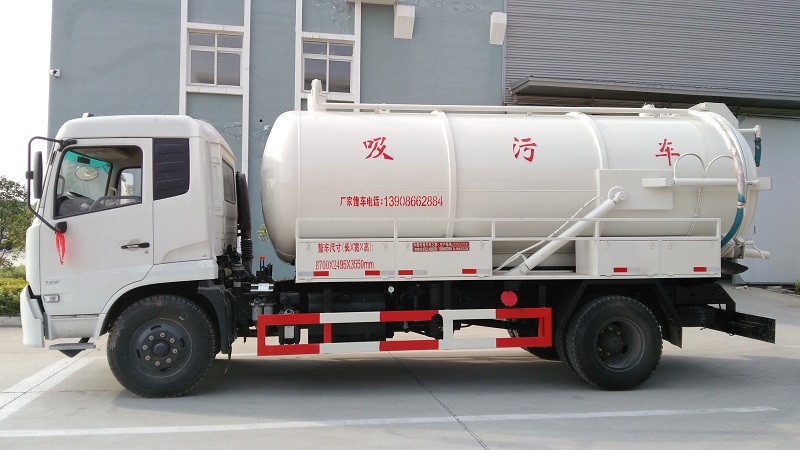

真空吸污车结构说明

作者:湖北帝成环卫科技有限公司 浏览次数:53 发布时间:2019-09-29 15:56:40
分享:

真空吸污车结构说明

真空吸污车结构说明:
1、吸污车取力器
取力器的功能是将发动机动力,经传动轴带动真空泵。
2、吸污车真空泵(南方地区可选用水循环泵,北方地区可选用油泵)
采用旋片式叶片泵,转子上装有六片可以的叶片,由于抽吸罐内的空气,使罐内造成一定的真空度,以达到抽吸粪便的目的。
3、吸污车粪罐
罐身截面为椭圆形,罐内焊有防荡隔板,可减轻行车中罐内的强烈晃动,保持车身的稳定性。
4、单向阀
其作用是在发动机熄火后,真空泵停止工作,防止气体倒流


5、吸污车油气分离器
其作用是将真空泵的油和气体的混合物进行油气分离,气体大气,油再流回真空泵中继续使用,往复循环。同时,该件还作为油桶作用。
6、吸污车真空压力表和视粪窗
车上装有真空压力表,指示粪罐内的真空压力值,以便真空泵的工作情况。罐体后封头上端装有视污窗,用来观察罐内液面高度。
7、吸污车四通阀
通过操纵手柄变换四通阀吸排气口位置进行吸污和排污。
8、装置
   装置具有防溢、自动控制功能。抽污泥时开关扳向左侧,指示灯亮;当罐体内抽到预定位置,发动机自动断电熄火,真空泵停止工作,同时蜂鸣器发出声响,提醒操作人员,抽污泥工作结束;此时将开关扳向右侧,车辆恢复正常行驶。
